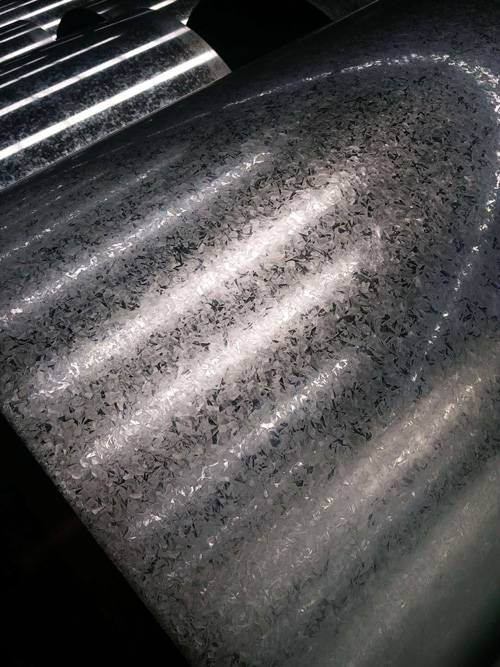

Láminas de cartón corrugado
La lámina corrugada es el perfil S-Rib tradicional y familiar para aplicaciones de techado y revestimiento. Es el perfil para techos más antiguo y más utilizado debido a su fácil manejo y propiedades de fijación y resistencia relacionada. La costilla en S se deriva de la curva sinusal y ofrece propiedades muy fuertes y estructurales.
Dimensiones disponibles La lámina corrugada está disponible en longitudes estándar de 1,8 m a 14 m. La tolerancia de longitud admisible para el rango de longitud estándar será de -0 +5 mm. Las hojas fuera de estos parámetros están disponibles a pedido y pueden estar sujetas a arreglos de precios especiales. La altura máxima que se puede transportar es de 4,3 m. Este factor debe tenerse en cuenta cuando se diseñen bullnoses y curvas.
Procedimiento de instalación El número requerido de láminas corrugadas se puede calcular de la siguiente manera: Número de láminas para 8,5 corrugado = Longitud del edificio ÷ 0,610 m (Ancho de cubierta de la lámina) Número de láminas para 10,5 Corrugado = Longitud del edificio ÷ 0,762 m (Ancho de cubierta de chapa) Las chapas de cubierta y el revestimiento de paredes verticales (revestimiento lateral) deben colocarse con un solape lateral de ondulación y media y deben fijarse a través de las crestas de los canales alternos a las correas utilizando tornillos Top Speed o Tex de 50 mm en correas de acero y tornillos Tex de 65 mm. o tornillos Top Speed en el caso de soportes de madera. Todos los sujetadores deben incorporar arandelas adheridas de 19 mm de diámetro. Para calificar para una garantía en láminas de Zincalume®, Colorbond®, ColorPlus® y ZincAL®, se deben usar los siguientes sujetadores suministrados por Buildex Industries: Metaltex Climaseal 3 para correas de acero y Timbertex Zacs 4 para correas de madera. El uso de estos sujetadores aumentará drásticamente la vida útil de las láminas del techo ya que se evita la corrosión causada por los sujetadores. Cuando la lámina corrugada se superpone dos veces, el ancho de la cubierta para corrugado 8,5 cambia a 535 mm y para corrugado 10,5 cambia a 686 mm.
